产品介绍

吊桶是坚井开凿和延伸时使用的提升容器。吊桶依照构造可分为自动翻转式、底开式与非翻转式。任何生产矿山，不论其规模大小，都应用罐笼提升人员，除非在凿井期间，否则严禁用吊桶升降人员。非翻转式吊桶可供坚井开凿时升降人员、提运物料使用。

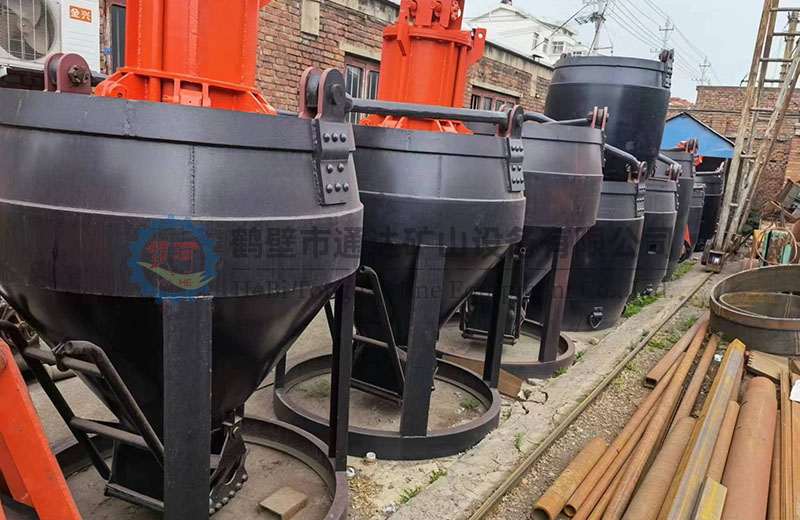

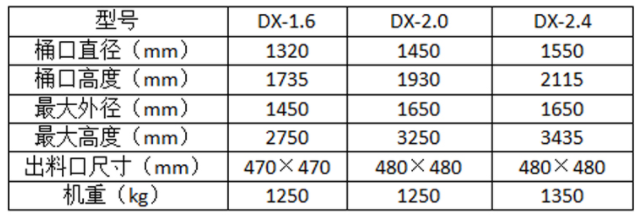

底卸式吊桶

使用范围及特点：

底卸式吊桶具有结构简单，开启灵活，安全系数高并有效避免了采用溜灰管浇注时硷密度不均的弊端，因此在煤矿、冶金等井壁施工中被广泛采用。

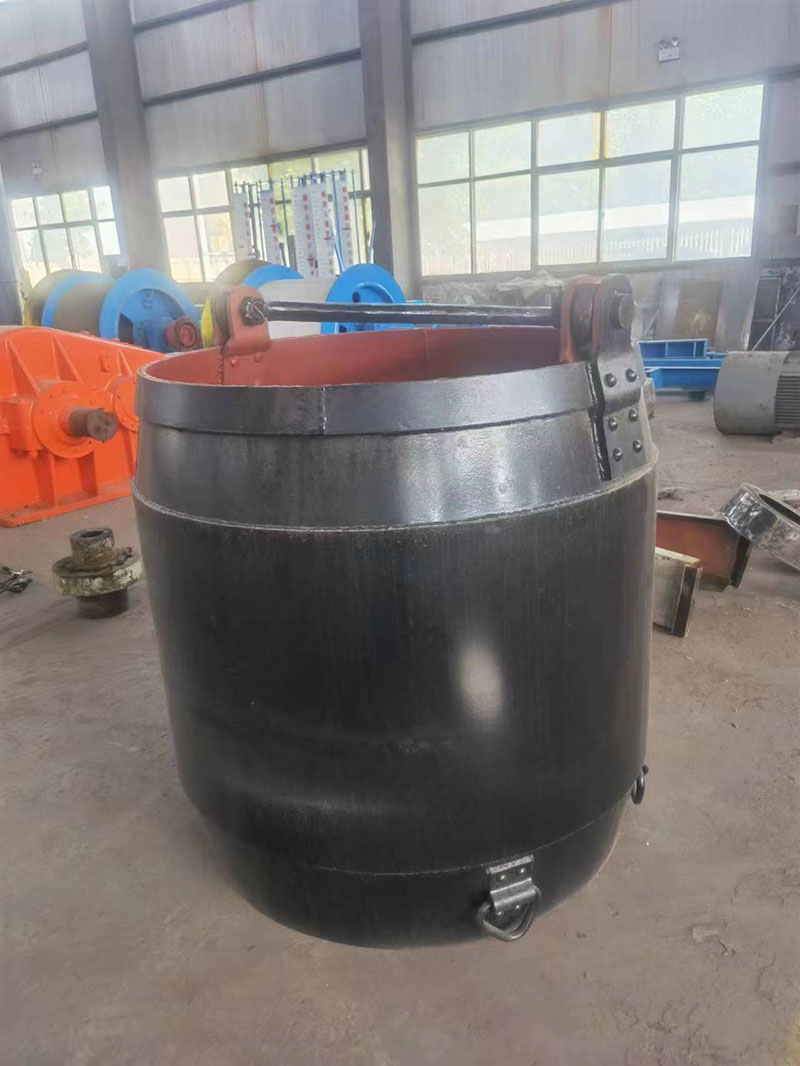

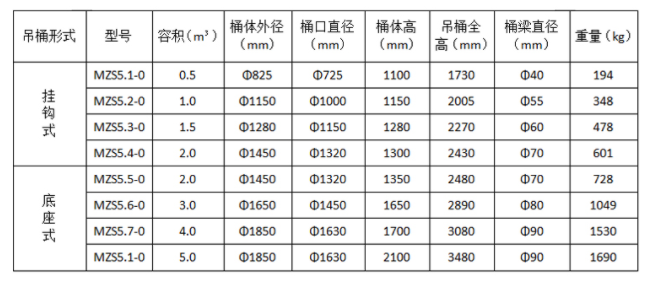

座钩式吊桶

使用范围及特点：

吊桶是立井井筒开凿期间提升故研石、升降人员和材料的主要容器当井简水量子力学小于6M3/h时，还可作排水用根据卸研形式不同吊桶分为挂钩式吊桶、座钩式吊桶。

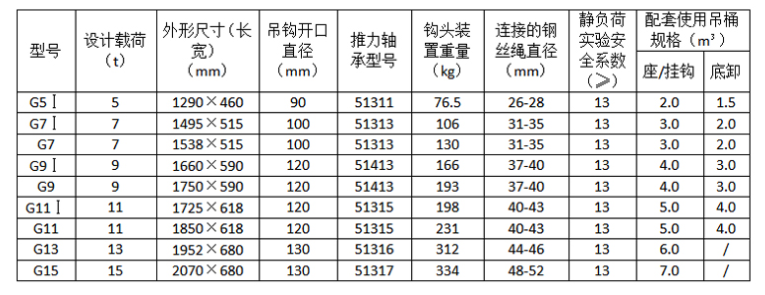

吊钩装置

使用范围及特点：

结构简单，零件全部均由锻件加工而成，使用性能单一。主要用于立井凿井施工中县挂吊桶。根据吊桶实际载荷选择相应型号的钩头装置钢丝绳连接方式分为两种形式(I型和II型)，I型采用不偏心护绳环连接:I型则是采用锥形套筒与钢丝绳之间灌以巴氏合金铸接，巴氏合金将锥形套筒、楔子及钢丝绳浇铸在一起，既不损坏钢丝绳，又能保证连接牢固。
